■旧い規格のタイヤ、ビンテージタイヤのサイズの見方、読み方、新しい規格への換算のポイント

今日では自動車のタイヤのサイズ表記はISO規格に統一されていますが、これは70年代以降にラジアルタイヤやロープロファイルタイヤなどが急速に普及し、 タイヤの構造やかたちにいろいろなバリエーション出てきたことに対応して設定されたものです。旧車、ビンテージカー、クラッシックカーなど、70年代以前の車のタイヤサイズの表記方法は、このISO規格とはだいぶ違う形式になっています。このことから、現在手に入るタイヤと当時の指定サイズタイヤとのサイズ換算・比較に困ることがよくあります。

また、旧車やビンテージカーのタイヤサイズの表記には製造された年代が違うと、同じ数字表示でも違うサイズを示しているというさらにややこしいケースもあります。 例えば、初代セドリック(30型)と3代目セドリック(230型)スタンダードの指定タイヤサイズはともに 6.40 14 4PR となっていますが、これはそれぞれ違うサイズのタイヤを意味しています。 タイヤメーカのサイトにあるタイヤ表記の解説などを検索・参照すると、“6.40”はタイヤ幅を “14”はホイールサイズ “4PR”は積層数強度 を示す、という解説はたくさん見つかりますが、 “あれ、でもそうすると外径や扁平率はどこでわかるの?”という当然生じる疑問には何も説明がなくて、もやもやは深まっていくばかりです。

でも、実際はたった二つの約束事さえ押さえておけば、このモヤモヤは簡単に解くことができます。旧い規格のタイヤ、ビンテージタイヤのサイズの見方、読み方、新しい規格への換算のコツをまとめてみましたので、是非ご一読ください。

■ 現行表記ルール

まず、ポイントの説明の前に、現在のISO表記の基本ルールをおさらいしておきます。

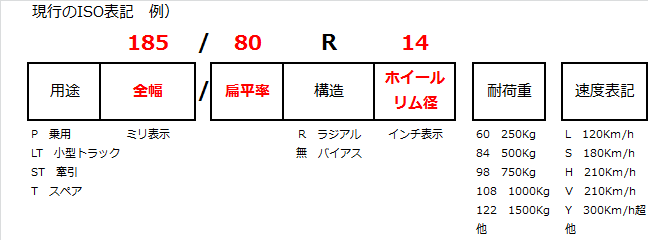

ISO

サイズを示す赤色の数値は必ず表記されますが、性能や用途に関する黒色の表記は省略されることがあります。 黒色の項目の表示はサイズ情報とは関係のない表示とも言えるので、ここでは無視してかまいません。黒字の各項目の記号、数値は欄下にまとめてみました。ここには肝心のタイヤ外径の数値がありませんが、外径は赤字部分の情報から以下の式で求めることができます。

全幅(ミリ) × 扁平率 X 2 + リム径(インチ) × 25.4 = タイヤ外径(ミリ)

165 X 82% X 2 + 14 X 25.4 = 626 mm





■ 旧表記ルールと変換方法

以上を踏まえて、旧表記を理解(翻訳)するためのポイントは以下の二つです。

ポイント① むかしは扁平率を変えるという発想自体が無かったので〜1965年までは92%、それ以降は82%で固定だった。このため表示がない場合には製造年代に応じてどちらかを当てはめればよい(*)。

ポイント② 外径・全幅の数値はミリ表示の場合とインチ表示の場合がある。ミリ表示の場合はそのまま、インチ表示の場合はミリ換算すればよい。

(*)この当時標準の扁平率に従っていない場合などは扁平率ではなく外径が全幅の前に表記される。(今時の四輪駆動など)

これだけです。つまり、①当時あたりまえすぎて省略されていた扁平率をあてはめ、②インチ表示をミリ換算、すればISO表記になります。 これを踏まえて、先ほどのセドリックの例に当てはめてみます。

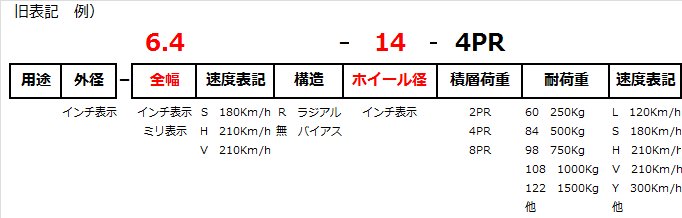

KYUSHA

30型は1960年発売なので、当時の規格では扁平率92が省略されていることになります。 また全幅の表示が6.40とインチ表示なので、これをX25.4でミリ換算すると162.56ミリとなります。 よって6.40 – 14 はISO表記にすると 165 / 92 – 14 相当、ということになります。 外径は上の式から 659mmとなります。

一方、230型は71年発売なので、扁平率82が前提省略されているので 6.40 – 14 はISO表記にすると 165 / 82 – 14 相当ということになります。 よって外径は626mm。 ちなみに230型でもハードトップの設定は 175SR-14 という指定になっています。 これはISO表記にすると 175 / 82 R 14 S 相当ということになります。 外径は同様の式から642mmとなります。

■ 70年代アメ車独自規格

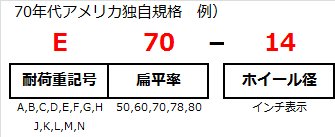

ついでにもうひとつ、70年代にアメリカで一時期だけ採用されていた規格にAlpha-Numericというのがあります。耐荷重区分をアルファベットで表記し、これと扁平率とリム径でサイズ表記します。耐荷重はタイヤの容積(空気の入る容量)に比例するので、サイズも大きくなります。表示項目な少なくてシンプルですが、肝心のサイズが直感的、一義的にわからないこともあってか、ISOのスタイルのとってかわられました。しかし、マッスルカーブームのピーク時に採用されていた規格なので、アメ車、マッスルカー用のタイヤや、その影響を受けた国産の当時モノにはよく出てきます。

DOT

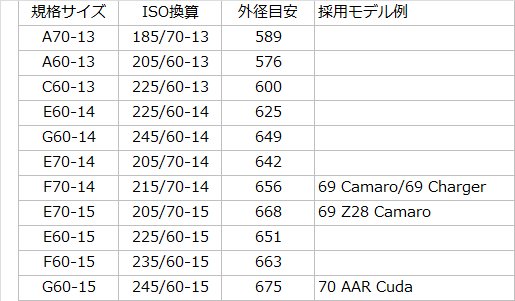

よく登場するサイズの換算値は以下の通りです。

DOTCONV



各表記の相関関係と、主な純正採用車両をMEMO欄にまとめておきますのでご参照ください。

hikaku
